Cisco StackWise Virtual

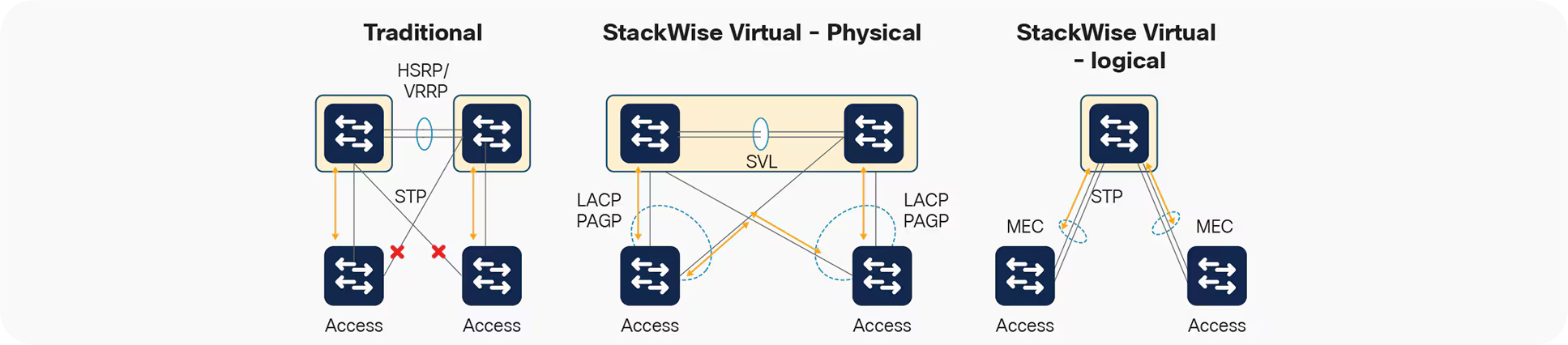

Clustering von zwei (nicht mehr) physischen Switches in einen logischen Switch. Dieser Switch wird dann als ein Switch statt zwei verwaltet. StackWise Virtual kann als Ersatz von VSS angesehen werden.

Support

StackWise Virutal wird aktuell auf Catalyst 9400/9500/9600 Switches unterstützt.

Switches werden dabei durch den StackWise Virtual Link - SVL verbunden. Dieser erfüllt die selben Aufgaben wie der VSS VSL (Virtual Switch Link). Im Gegensatz zu Stacking - Cisco StackWise kann StackWise Virtual Switche miteinander verbinden, welche Kilometer (Fiber Optic) voneinander entfernt sind.

Durch den SVL wird sowohl Control Traffic als auch Data Traffic durchgeleitet. Wenn nun ein Frame durch den SVL durchgeleitet wird, dann sind die Pakete in 64-byte StackWise Virtual Header eingebunden, welche durch die ASICs beim Verlassen bzw. bei der Ankunft eingebaut wird.

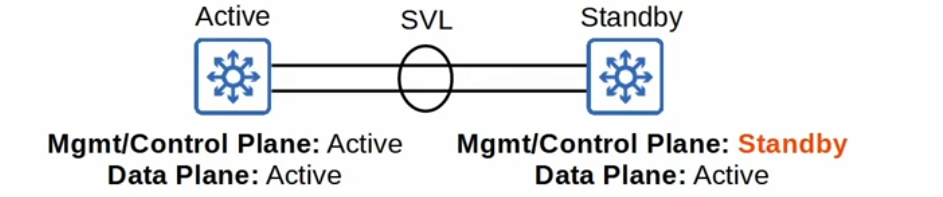

Auch wenn das Management zentralisiert ist, so ist die Data Plane in beiden Switchen aktiv.

SVL Initialisierung

Grundsätzlich ist die Funktionalität sehr ähnlich dem VSS.

  1. Beim starten der Switche wird die Konfiguration der Interfaces geladen. Dabei werden diese aktiviert.
  2. Die Protokolle LMP und SDP werden für die Initalisierung des Stacks benötigt.
    1. LMP = Link Management Protokoll
      1. Verifiziert den Link und erstellt einen bidirektionale Verbindung. Unidirektionale Verbindungen werden abgelehnt.
      2. Versendet periodische hello Messages um den SVL aufrecht zu erhalten.
      3. Weitere benötigte Informationen werden ausgetauscht.
    2. SDP = StackWise Discovery Protokoll
      1. Ermittelt die Hardware und Software Kompatibilität der beiden Switches
      2. Ermittelt den Aktiven und Standby Switch
